عایقهای نومکس و DMD
در الکتروموتورهای کوچک و سبک، به دلیل محدودیت فضا و وزن، استفاده از عایقهای با کارایی بالا و حجم کم از اهمیت ویژهای برخوردار است. عایقهای نومکس (Nomex)، DMD (Dacron Mylar Dacron) و مایلر از جمله پرکاربردترین عایقها در این نوع موتورها هستند.
۱. عایق نومکس (Nomex):
تعریف: نومکس نام تجاری یک نوع کاغذ آرامید (Aramid Paper) است که توسط شرکت DuPont تولید میشود. این ماده دارای خواص عایق الکتریکی بسیار خوب، مقاومت حرارتی بالا، و پایداری شیمیایی مناسب است.
مزایا:
- مقاومت حرارتی عالی: نومکس میتواند در دماهای بالا (تا 220 درجه سانتیگراد) به طور مداوم کار کند و خواص خود را حفظ کند.
- مقاومت الکتریکی بالا: این عایق از نشتی جریان و اتصال کوتاه جلوگیری میکند.
- استحکام مکانیکی خوب: نومکس در برابر پارگی، سایش و ضربه مقاوم است.
- انعطافپذیری: نومکس به راحتی قابل خم شدن و شکل دادن است، که آن را برای استفاده در فضاهای کوچک و پیچیده مناسب میکند.
- سازگاری شیمیایی: نومکس در برابر روغنها، حلالها و مواد شیمیایی رایج مقاوم است.
کاربردها:
- عایقکاری سیمپیچهای موتورهای الکتریکی کوچک و سبک
- عایقکاری ترانسفورماتورهای کوچک
- عایقکاری سیم و کابل
- عایقکاری قطعات الکترونیکی

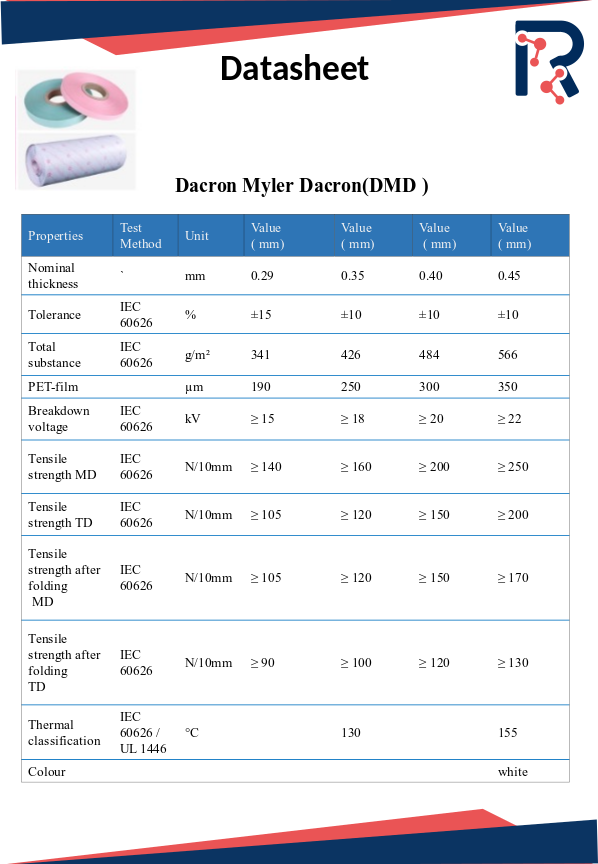

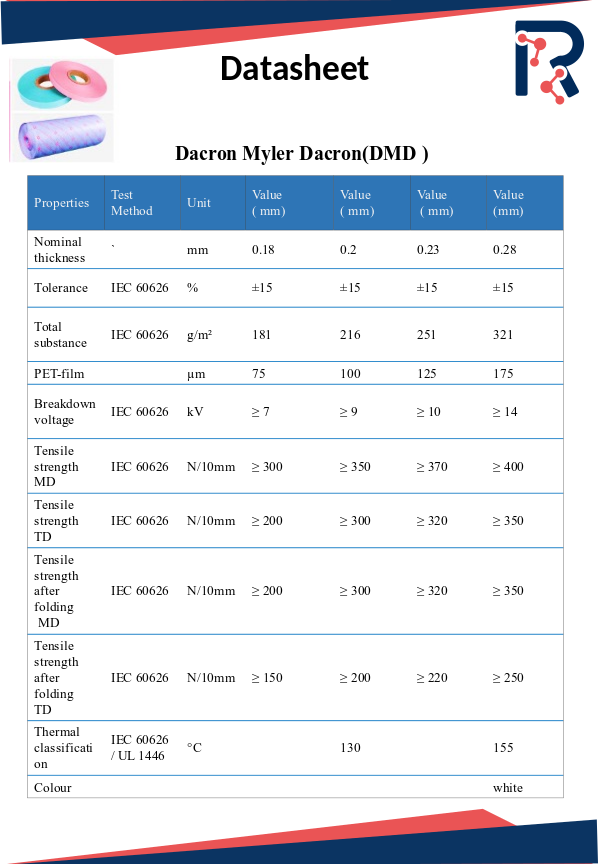

2.عایق DMD (Dacron Mylar Dacron):
تعریف: DMD یک عایق کامپوزیتی سه لایه است که از دو لایه پلیاستر (Dacron) و یک لایه پلیاتیلن ترفتالات (Mylar) تشکیل شده است. این ماده به دلیل خواص عایق الکتریکی خوب، قیمت مناسب، و قابلیت انعطاف بالا، به طور گسترده در عایقکاری موتورهای الکتریکی استفاده میشود.
مزایا:
- قیمت مناسب: DMD نسبت به نومکس ارزانتر است.
- انعطافپذیری بالا: DMD به راحتی قابل خم شدن و شکل دادن است، که آن را برای استفاده در فضاهای کوچک و پیچیده مناسب میکند.
- مقاومت الکتریکی خوب: این عایق از نشتی جریان و اتصال کوتاه جلوگیری میکند.
- مقاومت در برابر رطوبت: DMD در برابر رطوبت مقاوم است.
معایب:
- مقاومت حرارتی پایینتر نسبت به نومکس: DMD معمولاً تا دمای 130 درجه سانتیگراد قابل استفاده است.
- استحکام مکانیکی کمتر نسبت به نومکس: DMD در برابر پارگی و سایش ضعیفتر از نومکس است.
کاربردها:
- عایقکاری سیمپیچهای موتورهای الکتریکی کوچک و سبک
- عایقکاری ترانسفورماتورهای کوچک
- عایقکاری قطعات الکترونیکی
عایق مایلر (Mylar):
مایلر، یک نوع پلی استر با پوشش آلومینیومی است. به دلیل مقاومت بالای آن در برابر حرارت و رطوبت و همچنین وزن کم و انعطافپذیری، بهطور گستردهای در عایقبندی موتورهای کوچک و قطعات الکتریکی استفاده میشود. مزیت اصلی آن، سبکی و انعطافپذیری بالا برای پیچیدگیهای ساختاری است. معایب آن شامل مقاومت نسبتا پایین در برابر پارگی و سایش، و همچنین محدودیت در دماهای بالا و رطوبتهای شدیدتر است.
استفاده از فیلم رادیولوژی به عنوان عایق موتور:
استفاده از فیلم رادیولوژی به عنوان عایق موتور، بهطور معمول، کارایی و طول عمر مطلوب را ارائه نمیدهد. مزیت احتمالی آن، وزن کم است. معایب استفاده از فیلم رادیولوژی بسیار جدیتر است و شامل موارد زیر میشود: شکننده بودن و مستعد پارگی فیلم، عدم مقاومت کافی در برابر حرارت و رطوبت (که میتواند باعث آسیب و کوتاهمدتی در موتور شود)، عدم پایداری شیمیایی کافی در برابر مواد شیمیایی و محیطهای خورنده، و مهمتر از همه، عدم مقاومت الکتریکی مناسب (که میتواند باعث اتصال کوتاه و خطر آتشسوزی شود) و عمر کوتاه و ناپایدار. بنابراین، به دلیل معایب فراوان، استفاده از فیلم رادیولوژی به عنوان عایق موتور، عملا توصیه نمیشود و جایگزینهای مناسبتری وجود دارند.
استانداردها و الزامات فنی
انتخاب عایق مناسب
انتخاب مناسب عایق برای موتور، به عوامل مختلفی از جمله دمای کاری، رطوبت، وزن، هزینه و مقاومت در برابر سایش و پارگی بستگی دارد. انتخاب بین نومکس و DMD بستگی به نیازهای خاص کاربرد دارد. اگر موتور در دماهای بالا کار میکند یا نیاز به استحکام مکانیکی بالایی دارد، نومکس انتخاب بهتری است. اما اگر قیمت و انعطافپذیری مهمتر هستند، DMD میتواند یک گزینه مناسب باشد.
عایق مایلر، با وزن کم و انعطافپذیری بالا، برای عایقبندی موتورهای کوچک و قطعات الکتریکی در شرایط متوسط مناسب است، اما مقاومت آن در برابر پارگی و سایش محدود است. در مقابل، استفاده از فیلم رادیولوژی به عنوان عایق، به دلیل شکنندگی و آسیبپذیری بالای آن، کاملا نامناسب و خطرناک است و به هیچ عنوان توصیه نمیشود. در شرایطی که مقاومت در برابر دما و رطوبت بالا نیاز است، عایقهای مقاومتر و با کیفیتتر از جنسهای دیگر مانند پلاستیکهای مهندسی، فومها یا مواد کامپوزیتی مناسبتر هستند.
شرکت فناور پژوه رایبد، تنوع محصولات عایقبندی الکتروموتور را ارائه میدهد. از جمله محصولات این شرکت، میتوان به عایقهای نومکس و DMD اشاره کرد که بهطور خاص برای الکتروموتورهای توان پایین طراحی و تولید شدهاند.
جهت اطلاعات بیشتر متخصصان ما در کنار شما هستند.
